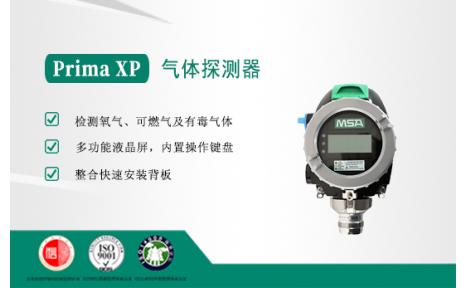

一、产品介绍

1、检测氧气、可燃气及有毒气体；

2、多功能液晶屏，内置操作键盘；

3、拔插式传感器便于维护，提供传感器更换提醒功能；

4、模块化设计，4-20mA输出，HART和继电器可选；

5、整合快速安装背板；

6、完备的产品认证，SIL2、CCCF、ATEX、IECEx、UL、CSA

二、产品参数

物理特性

1、外壳材质：带涂层铝合金外壳

2、尺 寸：(220 x 162 x 100) mm

3、重 量：1.6 kg

4、外壳进线：2 x M25 或 2 x 3/4“NPT进线

环境特性

1、温 度：-40°C 到 +70°C

2、湿 度：15% to 90% RH 非凝露

3、防护：IP66

检测性能

1、气体类别：可燃气、氧气及有毒气体

2、传 感 器：

变送器工作要求

1、催然燃烧式可燃气传感器 抗中毒催化燃烧传感器。

2、可承受量程可燃气气体（0-100%LEL）

3、工作电压： 19.2 到 28.0 VDC, 通常24 VDC

4、输出信号： 输出4-20mA并可选HART，可负载 300 欧姆

5、接线方式： 标准3线制输出或4线制隔离电流型

6、传 感 器： 传感器无需定期添加反应介质

7、继 电 器： 可选两组继电器 – 报警和故障 (1A/30VDC SPST)

安装及附件

1、背板：外壳附带背板可简易安装至墙面或类似物体

2、管 道 式 安 装：提供可选的管道式安装附件

3、传感器防护罩：传感器标配防护罩用于防止外界环境干扰

4、导管安装法兰：可提供导管安装法兰用于检测导管气体

5、遮阳罩：提供遮阳罩用于防护阳光直射高温

6、设置/标 定：仪表设置及标定操作都可以通过内置4键键盘或可选HART控制器实现。

7、L E D 指示灯：内置3个状态LED指示灯

8、红 色 LED：报警状态

9、黄 色 LED：故障状态

10、绿 色 LED：正常工作状态

11、显示：4.5英寸高亮液晶显示屏，现场显示被监测气体种类和当前检测读数

产品认证

1、危险区域认证 CE ATEX

2、Gas – II 2G Ex d ia (ia) IIC T4 Ga

3、Dust – II 2D Ex tb ia (ia) IIIC T130°C Db

4、-40°C ≤ Ta ≤ +70°C

5、UL Class I, Div 1, Group A, B, C, D

6、CMC, EX, CCCF

7、安全完整性等*SIL 2
