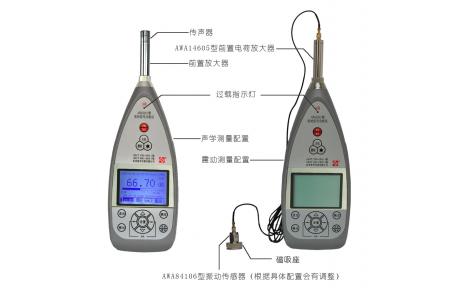

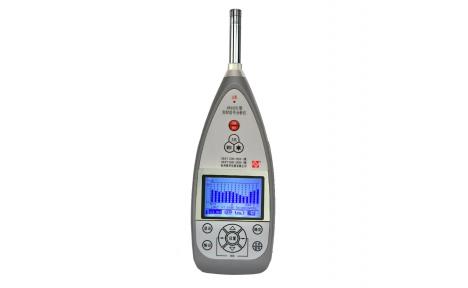

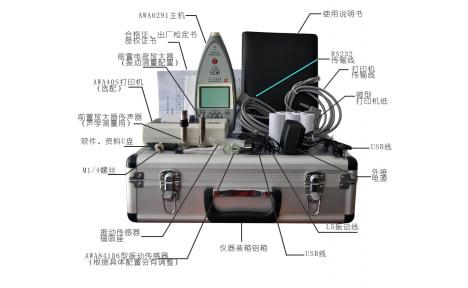

一、AWA6291型实时信号分析仪介绍
AWA6291型实时信号分析仪是一种采用数字信号处理技术的手持式实时分析仪,该仪器可广泛的用在环境保护、劳动卫生、科研教学、工业企业、计量检测等领域,完成环境噪声测量、声功率级测量、机器设备的噪声分析以及建筑声学测量。
二、AWA6291型实时信号分析仪介参数
10Hz~20kHz(±0.2dB);1Hz~23kHz(±1.0dB)
信号输入
插座:X9-6z,可选LEMO插座;输入阻抗:150kΩ//100pF; 大输入电压:10V(有效值)
频率范围
量程增益
-10dB、0dB、10dB、20dB、30dB、40dB
自生噪声电压
小于4μV(1Hz~23kHz)
电压测量范围
15μV~10V (有效值)
信号输出
插座:Φ3.5立体声耳机插座;输出阻抗:1kΩ; 大输出信号电压:3.2V
级线性范围
大于90dB
A/D位数
24位
采样频率
48kHz
显示器
240×160点阵LCD,有EL背光
输出接口
RS232接口,可接微型打印机打印测量结果,也可接PC机送出测量结果和实时分析结果。USB接口,mini B型,符合USB1.1,兼容USB2.0,可连至PC机
数据存贮
测量结果保存在48Mbit的FLASH中,也可将数据转存到U盘中
内部日历时钟
误差小于1分钟/月
工作电源
6节LR6碱性电池或可充电电池,也可使用8V外部电源
外形尺寸
210×90×38(mm)
质量
0.5kg
电磁兼容性
满足IEC 61672.1:2002标准中对X类声级计的要求
工作环境
工作温度:-10℃~+50℃;相对湿度:25%~90%; 大气压力:65kPa~108kPa
噪声统计分析模块性能指标:
主要功能 |
噪声统计分析、24小时自动监测和积分测量 |
主要测量指标 |
统计分析菜单:LAFp、LAFmax、LAF5、LAF10、LAF50、LAF90、LAF95、LAFmin、SD、LAeq1s、LAeq,T、LAE、LAFeqT。 24h 测量菜单:除了统计分析菜单所有的测量指标外,还有Ld、Ln、Ldn |
显示分辨率 |
0.1dB |
数据存贮 |
可存贮统计分析结果、24h测量结果、积分测量结果, 多12288组,也可将测量结果转存在U盘上 |
噪声1/1 OCT分析模块性能指标:
主要功能 |
噪声的实时倍频程频谱分析和积分测量 |
滤波器类型 |
并行(实时)倍频程数字滤波器 |
滤波器中心频率 |
16Hz~16kHz |
滤波器符合标准 |
GB/T3241和IEC61260 1级 |
主要测量界面 |
列表界面、图形界面。可以同时显示11个中心频率的频带声压级以及A、C和Z计权声压级 |
主要测量指标 |
频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq,1s)、频带等效连续声级(Lfmeq,T)、1秒内 大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连续计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak),测量经历时间(Tm)。(fm由中心频率决定,X为频率计权A、C、Z;Y为时间计权F、S、I) |
实时分析速度 |
约47次/秒,同时完成所有中心频率及A计权,C计权,Z计权测量 |
记录功能 |
可按31ms、0.1s、0.5s、1s间隔记录倍频程频谱随时间的变化 |
数据存贮 |
可存贮倍频程分析的瞬时值、1秒积分值、积分值、 大值、总值分析的积分测量结果, 多12288组,也可将测量结果转存在U盘上 |
噪声1/3 OCT分析模块性能指标:
主要功能 |
噪声的实时1/3倍频程频谱分析和积分测量 |
滤波器类型 |
并行(实时)1/3倍频程数字滤波器 |
滤波器中心频率 |
12.5 Hz~20 kHz |
符合标准 |
GB/T3241和IEC61260 1级 |
主要测量界面 |
列表界面、图形界面,可以同时显示34个中心频率的频带声压级以及合成A、C和Z计权声压级 |
主要测量指标 |
频带瞬时声压级(Lfmi)、频带1秒等效声级(Lfmeq,1s)、频带等效连续声级(Lfmeq,T)、1秒内 大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连续计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(LCpeak),测量经历时间(Tm)(fm由中心频率决定,X为A、C、Z、W-U;Y为F、S、I) |
记录功能 |
可按31ms、0.1s、0.5s、1s间隔记录1/3倍频程频谱随时间的变化 |
数据存贮 |
可存贮1/3倍频程分析的1秒积分值、积分值、总值分析的积分测量结果, 多12288组,也可将测量结果转存在U盘上 |
噪声FFT分析模块性能指标:
主要功能 |
噪声的实时FFT频谱分析 |
谱线数 |
512线,可看到200条谱线 |
采样频率 |
48kHz、24kHz、12kHz、6kHz、3kHz、1.5kHz |
分析频率上限 |
18.75kHz、9375Hz、4687Hz、2344Hz、1172Hz、586Hz |
带宽 |
93.75Hz、46.875Hz、23.438Hz、11.74Hz、5.8594Hz、2.9297Hz |
重叠率 |
0 %、50 %、75 %、87.5 %、93.75%、97% |
平均方式 |
指数平均F(时间常数125ms)和S(时间常数为1s),及线性平均 |
主要测量指标 |
每根谱线下的F计权瞬时值、S计权瞬时值、1秒等效声级、等效连续声级;1秒内 大计权声级(Lxyp)、瞬时计权声级(Lxyi)、1秒等效计权声级(Lxeq,1s)、等效连效计权声级((Lxeq,T)、声暴露级(LAE)、声暴露(E)、峰值C声级(Cpeak),测量经历时间(Tm) |
数据存贮 |
可存贮FFT分析的F时间计权瞬时值、S时间计权瞬时值、1秒积分值、积分值;总值分析的瞬间值、积分测量结果, 多12288组,也可将测量结果转存到U盘上 |
三、产品选型指南
产品图片 |
产品名称 |
功能 |
型号 |
应用领域 |
符合现行GB/T 10071-1988标准中对仪器的要求 |
环境振动测量 |
|||
也可满足修订中环境振动测量仪器的要求 |
环境振动测量 |
|||
振动测量仪器和手传振动测量 |
可用于机器、电机、车辆、建筑等振动的测量和手传振动测量 |
|||
三轴向振动测量 |
全身振动测量、手传振动测量、环境振动测量,对振动进行1/3 OCT频谱分析 |
|||
校准振动检测仪 |
振动传感器、振动测量仪器灵敏度校准 |
|||
若以上产品均不能满足您的需求,请联系产品经理400-600-3989,我们将根据您的需求定制产品方案! |
