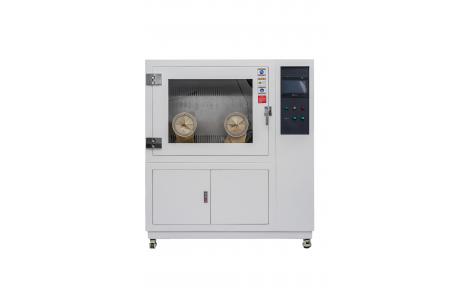

1、设备名称

恒温恒湿试称重系统

2、设备型号

JC-AWS9型

3、设备主要技术参数

3.1 内部尺寸

500×850×600  （mm）（深×宽×高）

3.2 外部尺寸

780×1250×1400 （mm）（深×宽×高）

3.3 温度范围

15℃～40℃

3.4 温度波动度

±0.5℃

3.5 温度分辨率

0.1℃

3.6 湿度范围

30～70％RH

3.7 湿度分辨率

0.1%R.H

3.8 湿度波动度

±3%R.H

3.9 电源

220V 50/60HZ

3.10 控 温 精度:

±0.1℃

3.11 显示分辨率：

时间：0.1min，温度：0.1℃，湿度 0.1%RH

3.12 产品重量

400kg

3.13 样品架

1 层

3.14 控制仪表

台湾维纶触摸屏控制仪表

3.15 箱门

设备内置大玻璃门一扇，玻璃门上有两个操作入口，并配有橡胶塞两个，

3.16 循环方式

设备采用上送风下吸风的内循环方式，保证箱体温湿度的稳定性和均匀度

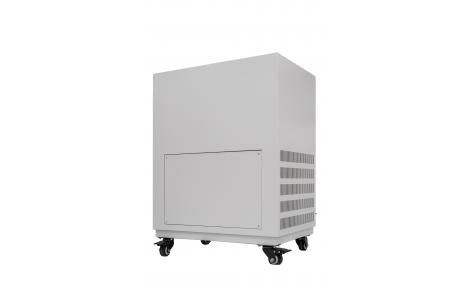

3.17 整机结构

制冷机组（外置），与主机共处一室，不影响主机工作

3.18 空气调节

轴流风机一套。加热器、冷凝器、加湿器。

3.19 加热器

电热丝式加湿器

3.20 加湿器

不锈钢加湿器

控制方式：PID 控制方式，水位控制装置：加热器防干烧保护装置

3.21 安全保护

制冷系统：压缩机超压保护、压缩机电机过热保护、压缩机电机过热保护、压缩机过电流保护

恒温恒湿箱：超温保护、缺水保护、温度超温保温、风机过热保护电器：漏电保护、过载保护、负载短路保护

4、设备结构性能

4.1

送风循环系统

电机

采用进口风扇马达+耐高温之耐高温铝合金循环风扇

风道循环

风路循环采用上出风下回风设计，风压、风速皆符合试验标准，

离心风机

利用高品质离心风机强力送风循环，避免任何死角，可使测试区内温度分布均匀；

节能、静音更好的保证良好的办公环境及操作人员的工作环境，当前国及国内环保要求

4.2

加热系统

①

加热系统采用热风循环加热方式，温度分布均匀完全独立系统.

②

温度控制输出功率均由微电脑演算，根据内负荷大小自动控制加热功

率，以达高精度与高效率的用电效益，更加环保节能

③

系统主要组成部分：加热管、固态继电器等

4.3

加湿系统

①

采用全不锈钢浅表面蒸发式加湿器。

②

加湿除湿系统完全独立；

水位控制：采取机械浮球水阀，避免电子式误动作

③

供水系统：水箱、

④

加湿系统组成：加湿器、水位控制器、连接水管、软管

4.4

制冷除湿系统

压缩机

进口丹弗斯全封闭压缩机，

冷却方式

风冷

膨胀阀

丹弗斯热力膨胀阀是专为制冷应用而设计,

电磁阀

进口意大利卡士托电磁阀主要用于制 冷系统的除霜调节和介质流向控制

冷凝器

风冷冷凝器采用大转矩、低转速风扇，

因此噪声低，V 型风冷凝器还具有制冷量大，占用面积小，外形美观等优点

蒸发器

浙江威胜
